AQ6361 Analizor optic de spectru 1200 - 1700 nm

Specificații cheie:

• Rezoluție de lungime de undă: 0.05–2 nm (model standard); 0.03–2 nm (model de înaltă performanță)
• Domeniu de lungimi de undă: 1200–1700 nm (tip SW); 700–1700 nm (tip EW)
• Domeniu dinamic apropiat de 65 dB
• Domeniu de nivel: +20 până la −80 dBm
• Măsurare de până la 20 de ori mai rapidă pentru surse de lumină CW
• Compact, economisește spațiu
• Suportă atât fibră monomod, cât și multimod

Accelerarea vitezei de măsurare — modul de sensibilitate [RAPID], specializat pentru lumina CW, permite măsurători de până la 20 de ori mai rapide față de modelele anterioare, scurtând timpul necesar măsurării spectrului optic și crescând eficiența producției.

Optimizarea spațiului pe liniile de producție — dimensiune redusă la mai puțin de jumătate față de AQ6370E, poate fi montat în pereche într-un rack standard, reducând volumul ocupat în liniile de producție complexe și în testerele de cipuri.

Adaptabil la diverse module optice — în funcție de aplicație, se poate alege o rezoluție de lungime de undă de la 0.03 nm (model de înaltă performanță) până la 2 nm. AQ6361 oferă și măsurători cu domeniu dinamic ridicat, cu suprimare excelentă a luminii parazite de 73 dB (model de înaltă performanță).

Video: nu există un videoclip dedicat AQ6361 pe pagina produsului. Pagina listează doar videoclipurile modelelor înrudite: AQ6370 Series (https://tmi.yokogawa.com/eu/library/videos/product-overviews/aq6370-series-optical-spectrum-analyzers/) și AQ6380 (https://tmi.yokogawa.com/eu/library/videos/product-overviews/aq6380-optical-spectrum-analyzer-overview/). Nu le-am pus ca videoclip al produsului, fiind alte modele.

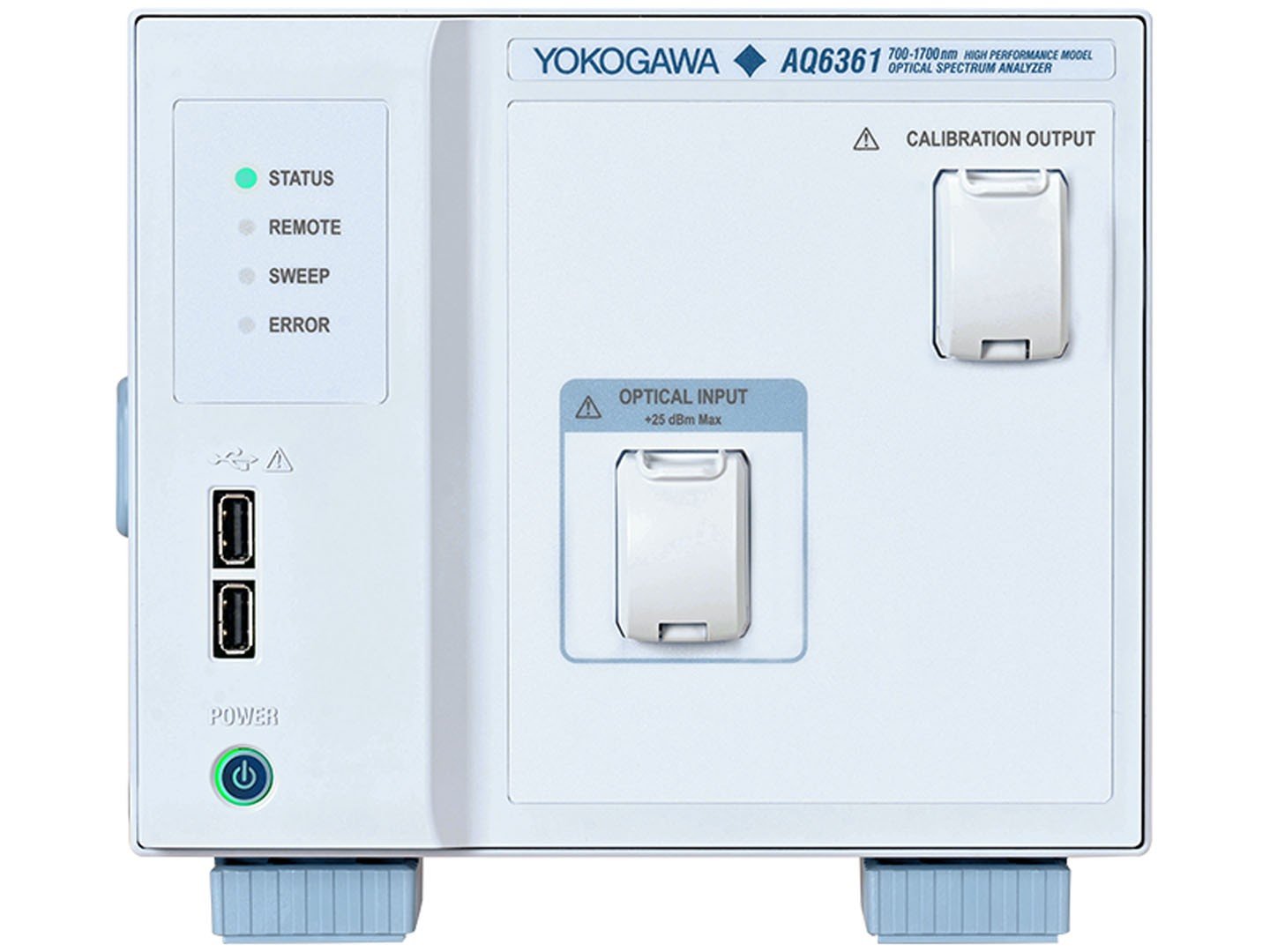

Poză produs: https://cdn.tmi.yokogawa.com/1/10272/files/AQ6361_Front_L.png

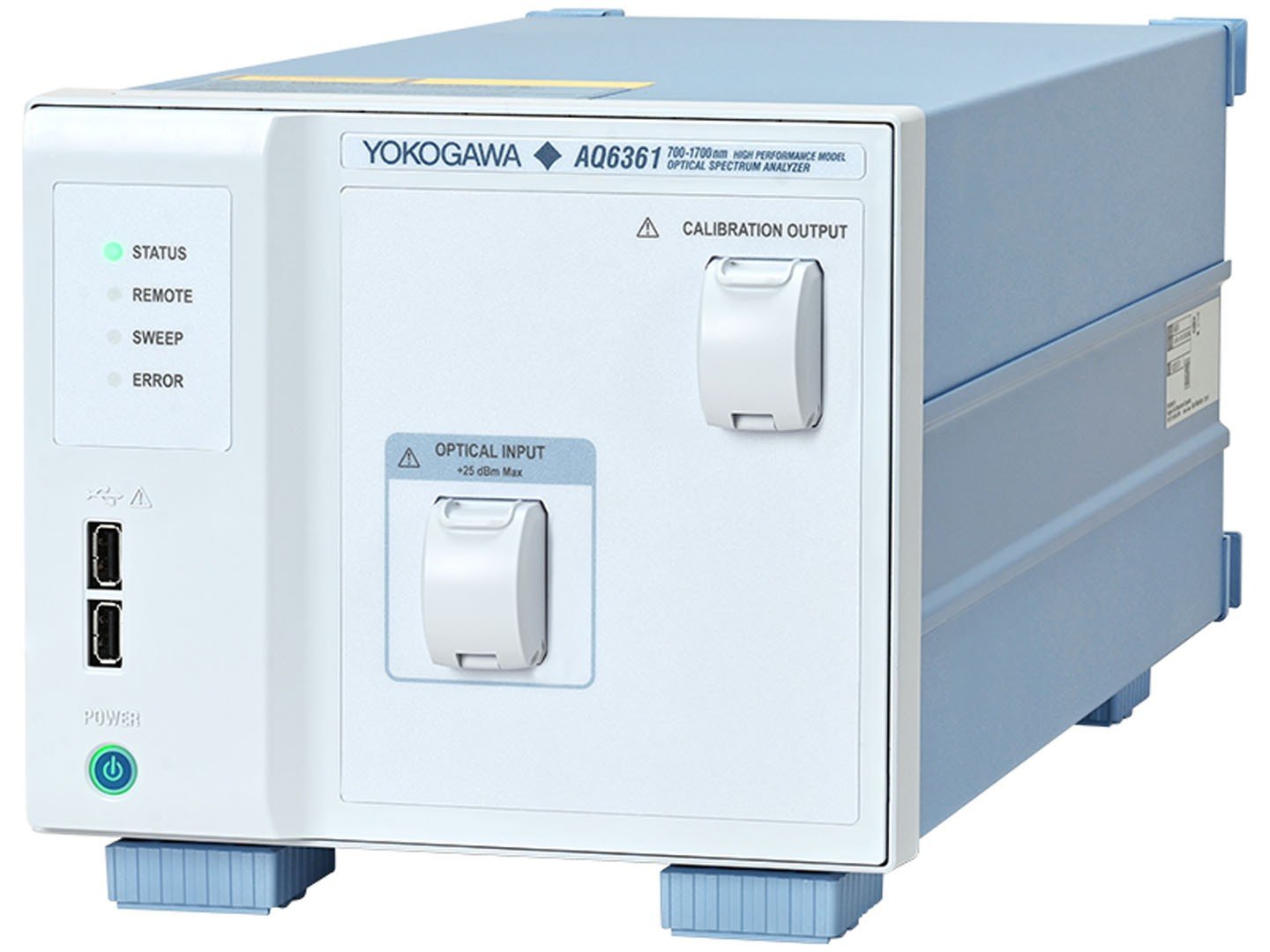

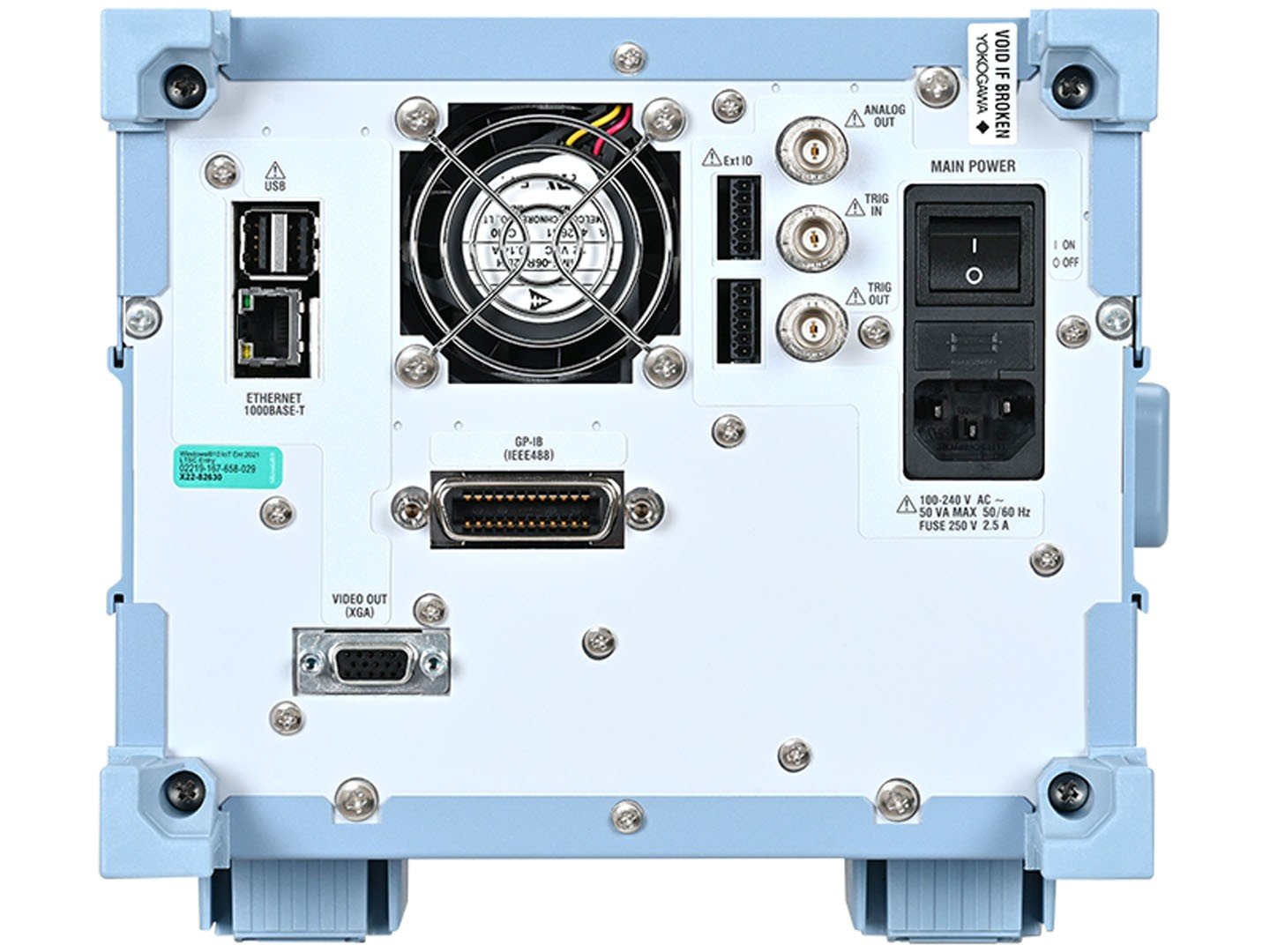

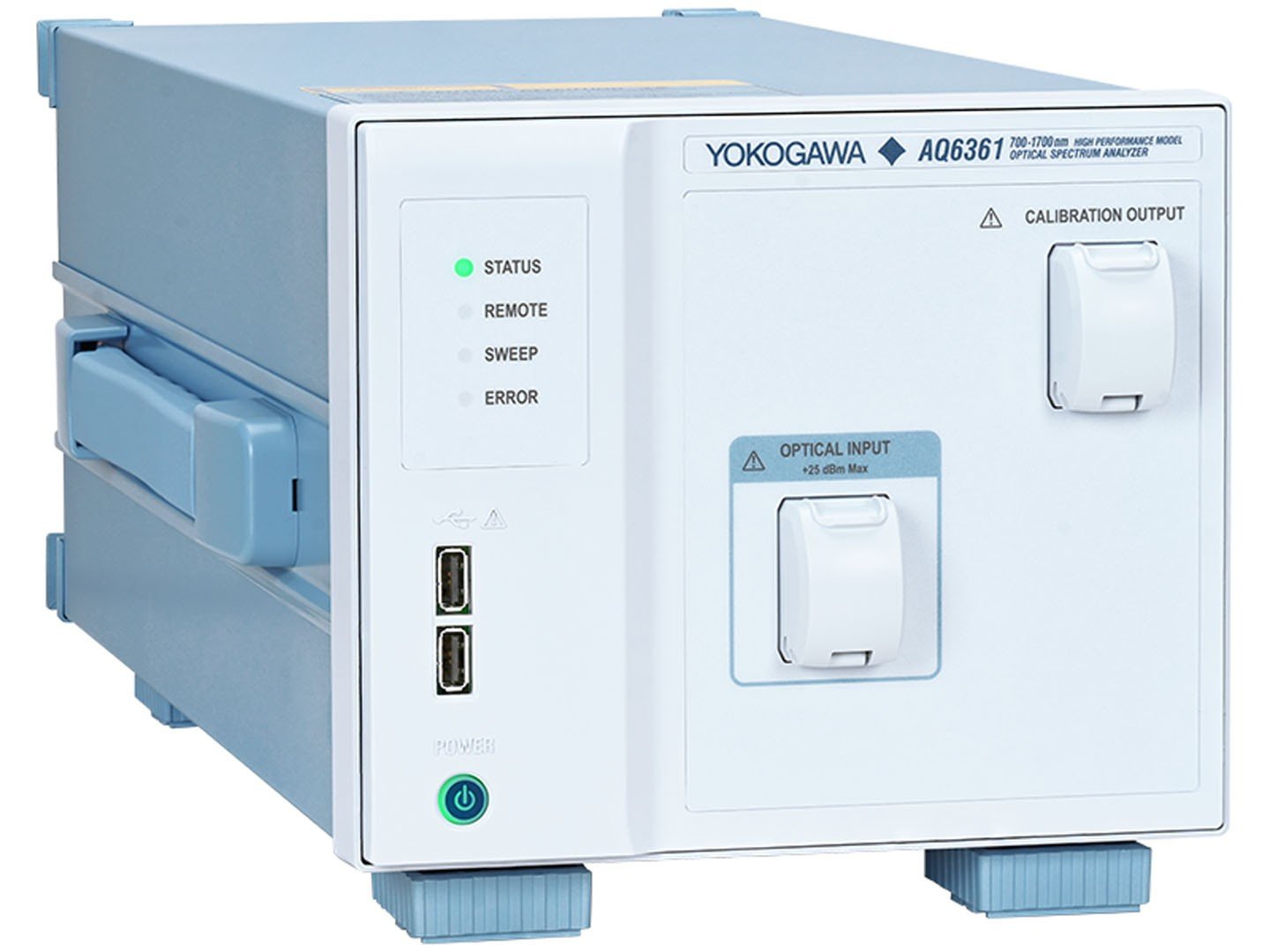

(alte unghiuri: față-stânga sus, față-dreapta sus, spate)

Broșuri:

• AQ6361 Optical Spectrum Analyzer — https://cdn.tmi.yokogawa.com/1/10309/files/BUAQ6361-01EN.pdf
• AQ6361 Features and Benefits Flyer — https://cdn.tmi.yokogawa.com/8/10508/files/F&B-AQ6361E-YOKOGAWA_EN_01%201%201.pdf
• Optical Spectrum Analyzer Selection Guide — https://cdn.tmi.yokogawa.com/1/9185/files/BUOSA-02EN.pdf

Manuale de instrucțiuni:

• Manual de utilizare AQ6361 (principal) — https://cdn.tmi.yokogawa.com/1/10487/files/IMAQ6361-01EN.pdf
• Ghid de început (Getting Started, cu supliment) — https://cdn.tmi.yokogawa.com/1/10488/files/IMAQ6361-02EN.pdf
• Manual de control de la distanță (Remote Control) — https://cdn.tmi.yokogawa.com/1/10489/files/IMAQ6361-17EN.pdf
